PyQtGraph中的PlotWidget詳解

前言

PlotWidget 確實是 PyQtGraph 庫的基石，它提供了一個開箱即用、功能強大的繪圖區域。為了幫你快速構建起對它的整體認知，下面這個表格匯總了其核心特性和在PyQtGraph類體系中的定位。

核心架構與協作

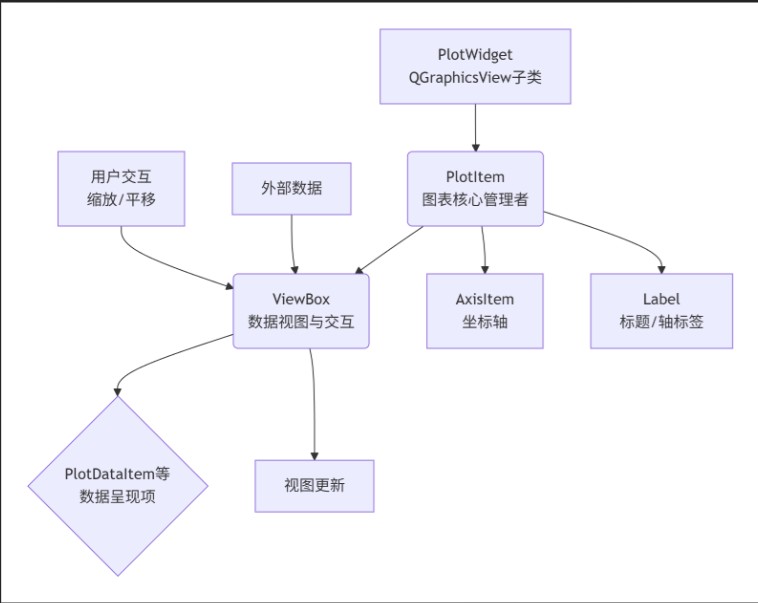

PlotWidget的強大在于其內部精密的協作關系，下圖直觀地展示了其核心構成及數據流轉路徑：

正如流程圖所示，PlotWidget內部包含一個 PlotItem作為圖表的“大腦”。PlotItem則管理著 ViewBox（負責顯示數據和處理交互）、坐標軸（AxisItem）和標簽等組件。通過 PlotWidget的 plot()方法添加數據時，它會創建 PlotDataItem等對象并在 ViewBox中渲染 。

基本使用與樣式定制

基本的使用流程非常直接，同時允許進行豐富的樣式定制。

創建與數據繪制：

import pyqtgraph as pg
from PyQt5.QtWidgets import QApplication
import numpy as np
import sys
app = QApplication(sys.argv)
plot_widget = pg.PlotWidget(title="基礎示例") # 設置圖表標題
# 準備并繪制數據
x = np.linspace(0, 10, 100)
y = np.sin(x)
plot_widget.plot(x, y, pen='b', name='正弦波') # 繪制一條藍色曲線，并命名
plot_widget.show()
sys.exit(app.exec_())

背景與網格：

plot_widget.setBackground('w')  # 設置背景為白色
plot_widget.showGrid(x=True, y=True, alpha=0.3)  # 顯示網格并設置透明度

坐標軸與標題：

plot_widget.setLabel('left', '幅度', units='V') # 設置坐標軸標簽
plot_widget.setLabel('bottom', '時間', units='s')
plot_widget.setTitle("信號波形圖", color='b', size='14pt') # 設置圖表標題

線條與數據點：通過 pen（線條）、symbol（標記點）、symbolBrush（標記填充色）等參數自定義 。

# 繪制帶紅色圓形標記的實線
plot_widget.plot(x, y, pen='b', symbol='o', symbolSize=5, symbolBrush='r')

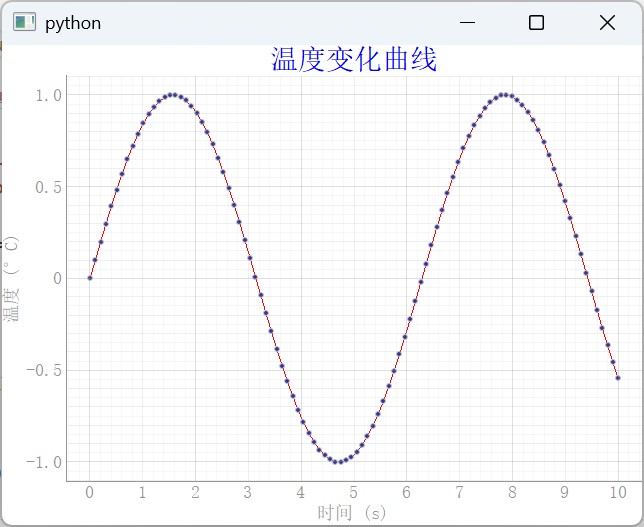

效果如圖：

PlotWidget常用屬性、函數、信號

下面這個表格匯總了 PlotWidget 最常用的屬性、函數和信號。

核心功能詳解與代碼示例

下面我們結合具體代碼，進一步了解這些功能如何協同工作。

基本圖表設置與繪制

下面的代碼展示了如何創建一個基本的圖表，包括設置背景、標題、坐標軸標簽和網格。

import pyqtgraph as pg
from PyQt5.QtWidgets import QApplication
import sys
import numpy as np
app = QApplication(sys.argv)
# 創建PlotWidget
plot_widget = pg.PlotWidget()
# 設置背景為白色
plot_widget.setBackground('w')
# 設置圖表標題
plot_widget.setTitle("溫度變化曲線", color='b', size='14pt')
# 設置坐標軸標簽
plot_widget.setLabel('left', '溫度', '°C')
plot_widget.setLabel('bottom', '時間', 's')
# 顯示網格
plot_widget.showGrid(x=True, y=True, alpha=0.3)
# 生成示例數據并繪圖
x = np.linspace(0, 10, 100)
y = np.sin(x)
# 繪制一條紅色、帶圓形標記的曲線，并命名為“示例曲線”
plot_widget.plot(x, y, pen='r', symbol='o', symbolSize=5, name='示例曲線')
# 添加圖例
plot_widget.addLegend()
plot_widget.show()
sys.exit(app.exec_())

視圖控制與交互

通過設置視圖范圍和使用信號，可以實現圖表的自動縮放或聯動。

# 將X軸范圍鎖定在0到5，Y軸范圍鎖定在-1.5到1.5，并且不留邊距（padding=0）
plot_widget.setXRange(0, 5, padding=0)
plot_widget.setYRange(-1.5, 1.5, padding=0)
# 連接信號，當視圖范圍改變時在控制臺打印新范圍
def on_x_range_changed(view, range_tuple):
   print(f"X軸范圍變?yōu)? {range_tuple}")
plot_widget.sigXRangeChanged.connect(on_x_range_changed)

動態數據更新

對于實時數據展示，高效的方法是更新已有數據項，而非清除重繪。

# 初始繪制一條空曲線，并保存其引用
curve = plot_widget.plot(pen='b')
# 初始化數據容器
data_x = []
data_y = []
# 模擬數據更新函數
def update_data(new_value):
   data_x.append(len(data_x))  # 假設X軸是數據點索引
   data_y.append(new_value)
   # 高效更新曲線數據
   curve.setData(data_x, data_y)

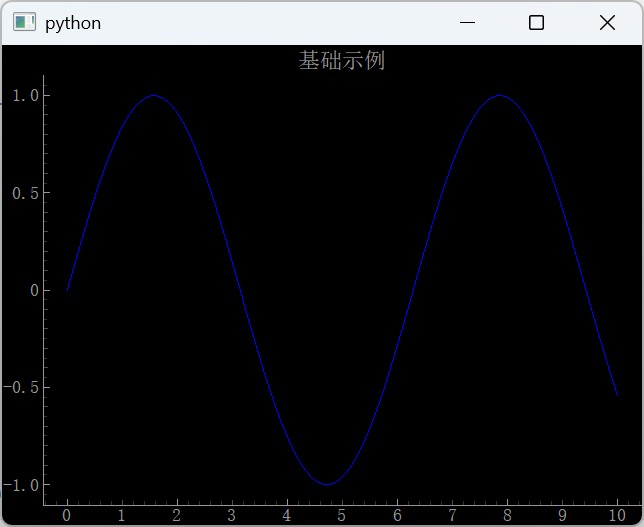

效果如圖：

實用技巧與進階概念

掌握了基本操作后，了解一些進階概念和技巧能讓你的圖表更出色。

理解底層架構：PlotWidget是一個高級封裝，其內部核心是一個 PlotItem，而 PlotItem又包含一個負責實際顯示和交互的 ViewBox。當你調用 plot_widget.plot()時，實際上是在其內部的 PlotItem上操作。這種設計使得 PlotWidget既易用又強大。

線條與標記樣式：通過 pg.mkPen()和 pg.mkBrush()可以創建更復雜的線條和填充樣式。

# 創建自定義的筆（Pen）：藍色、2像素寬、虛線
custom_pen = pg.mkPen(color='b', width=2, style=pg.QtCore.Qt.DashLine)
# 創建自定義的畫刷（Brush）：綠色填充
custom_brush = pg.mkBrush('g')
plot_widget.plot(x, y, pen=custom_pen, symbol='s', symbolBrush=custom_brush)

多圖表布局：如果需要在一個窗口中排列多個圖表，可以使用 GraphicsLayoutWidget，它類似于一個網格布局，可以輕松地添加和管理多個 PlotItem。

layout_widget = pg.GraphicsLayoutWidget()
plot1 = layout_widget.addPlot(row=0, col=0, title="圖表1")
plot2 = layout_widget.addPlot(row=0, col=1, title="圖表2")
plot3 = layout_widget.addPlot(row=1, col=0, colspan=2, title="圖表3") # 合并兩列

高級功能與應用

實時數據更新：這是PyQtGraph的強項。正確做法是更新已有數據項，而非重繪 。

# 初始化時獲取曲線引用
self.curve = plot_widget.plot(pen='y')
# ... 數據更新邏輯
new_y = np.sin(new_x)
self.curve.setData(new_x, new_y) # 高效更新數據

鼠標交互與事件：默認支持縮放和平移。還可以連接鼠標事件實現點擊添加點等高級交互 。

# 連接鼠標點擊事件示例
def on_click(event):
    pos = event.scenePos()
    # 將場景坐標轉換為數據坐標...
plot_widget.scene().sigMouseClicked.connect(on_click)

實用技巧

• 性能優先：處理海量數據或需要高頻實時更新時，PlotWidget是理想選擇 。
• 理解層次：明確 PlotWidget(容器) 、PlotItem(圖表管理) 和 ViewBox(數據視圖) 的分工，有助于解決復雜問題 。
• 善用示例：通過運行 import pyqtgraph.examples; pyqtgraph.examples.run()來探索大量現成案例 。

擴展

PlotWidget是如何體現GraphicsView、GraphicsScene、GraphicsItem這三個核心組件交互的

PlotWidget 的精妙之處在于，它作為一個高度集成的高級組件，將 Qt Graphics View 框架中三個核心組件——GraphicsView（視圖）、GraphicsScene（場景）和 GraphicsItem（圖元）的復雜交互封裝了起來，為我們提供了一個開箱即用、功能強大的繪圖界面。

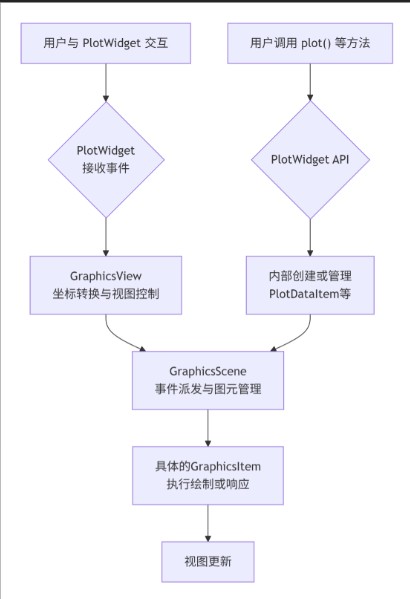

為了更直觀地理解這三者是如何在 PlotWidget 內部協同工作的，我們可以參考下面的協作流程圖：

下面我們來詳細解讀這個協作過程。

核心交互流程

1. 視圖（GraphicsView）：交互的窗口

PlotWidget 本身繼承自 GraphicsView，它充當了觀察窗口的角色。

• 職責：負責將不可見的場景內容可視化顯示在屏幕上，并處理最基礎的鼠標縮放、平移、鍵盤事件等用戶交互。
• 在PlotWidget中的體現：當你創建一個 PlotWidget 時，就已經創建了一個“準備好了”的視圖窗口。你無需手動創建 QGraphicsView，PlotWidget 已經包含了它。

2. 場景（GraphicsScene）：圖元的舞臺

PlotWidget 內部自動創建并管理著一個 PlotItem（它本身是一種特殊的 GraphicsItem），而 PlotItem又包含一個 ViewBox和一個默認的 GraphicsScene。

• 職責：GraphicsScene是一個不可見的容器和管理者。它不負責繪制，而是管理所有添加到其中的圖元（GraphicsItem），處理事件的派發（比如將鼠標點擊事件傳遞給正確的圖元），并管理圖元的狀態（如選擇狀態）。
• 在PlotWidget中的體現：當你調用 PlotWidget.plot()方法繪制一條曲線時，曲線（一個 PlotDataItem）實際上是被添加到了這個內部的場景中。場景負責維護這條曲線和其他所有圖元（如坐標軸、網格、標簽）的層次和關系。

3. 圖元（GraphicsItem）：真正的內容

在場景中顯示的每一個獨立元素都是一個圖元。

• 職責：這是具體的內容繪制者。一條曲線、一個數據點、一段文字、一個坐標軸刻度，都可以是單獨的圖元。它們知道自己如何被繪制（通過重寫 paint()方法），并能響應發生在其自身范圍內的事件。
• 在PlotWidget中的體現：PlotWidget.plot()方法會創建并返回一個 PlotDataItem（它是 GraphicsItem的子類），它就是你看到的那條曲線。同樣，坐標軸（AxisItem）、圖例等也都是圖元。

協作實例：一次鼠標點擊的旅程

假設你在 PlotWidget 的曲線圖上點擊了一下鼠標，這個過程清晰地展示了三者的協作：

• 視圖接收：PlotWidget（作為 GraphicsView）首先接收到原始的鼠標點擊視圖坐標（以像素為單位，原點在視圖左上角）。
• 坐標轉換：PlotWidget使用 mapToScene()函數將視圖坐標轉換為場景坐標。
• 事件派發：轉換后的事件被傳遞給內部的 GraphicsScene。
• 定位圖元：GraphicsScene根據場景坐標，查詢哪個（些）圖元位于點擊位置之下（例如，你的曲線圖元），這就是所謂的碰撞檢測。
• 圖元響應：事件被派發給命中了的曲線圖元（PlotDataItem）。這個圖元可以觸發相應的動作，例如發射一個包含點擊位置數據坐標的信號，或者改變自身外觀以示被選中。

開發者視角的簡化

對于我們開發者而言，PlotWidget 的偉大之處在于它將底層交互封裝成了簡單的 API。在絕大多數情況下，你不需要直接操作 GraphicsScene或底層的 GraphicsItem。

• 添加內容：使用 PlotWidget.plot(), PlotWidget.addItem()等方法。PlotWidget 會幫你處理將這些圖元添加到正確場景的一切事宜。
• 設置樣式：直接調用 PlotWidget的方法，如 setBackground(), showGrid(), setLabel()。這些調用最終都會由 PlotWidget 傳遞給內部對應的場景和圖元（如坐標軸圖元）來執行。
• 獲取內部組件：在需要更高級控制時，你可以通過 PlotWidget.getPlotItem(), PlotWidget.getViewBox(), PlotWidget.scene()等方法來獲取內部的組件，從而進行深度定制。

總結

簡單來說，PlotWidget 是一個“導演”，它搭建了一個完整的演出舞臺（整合了 Scene 和 View），并提供了豐富的“劇本”（API）。而我們開發者就像“制片人”，只需要下達指令（“在這里畫一條正弦曲線”），導演就會指揮演員（GraphicsItem）在舞臺上的正確位置進行表演，并處理好觀眾（用戶）與演員之間的所有互動。

希望這些介紹能幫助你更好地理解和使用 PlotWidget。它是一個在功能、易用性和性能之間取得了出色平衡的工具，非常適合用于構建交互式科學計算應用程序的圖形界面。
