PHP 5.0創建圖形的實用方法完整篇

　　在運行這個程序時，test.png 文件應該如圖 5 所示。

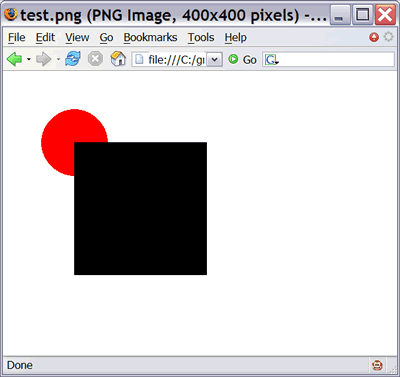

　　圖5. 紅圓在黑方框之后

　　現在修改下面的代碼：


$gobjs []= new Oval( 200, "red", 50, 50, 150, 150 );
$gobjs []= new Rectangle( 100, "black", 100, 100, 300, 300 );

　　再次運行這個代碼，突然這個橢圓就在這個方框上面了，如圖 6 所示。

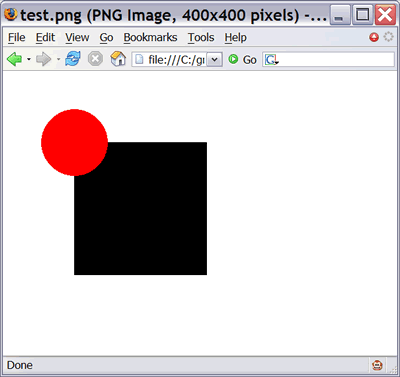

　　圖6. 紅圓現在在黑方框上面了

　　紅圓現在就出現在黑方框上面了，盡管它是先創建的，也是首先添加到數組中的。這就是 z 值的實際價值：您可以按照任何順序來創建對象，并可以通過調整每個對象的 z 值來調整彼此之間的相對位置。

　　在這段代碼中，z 值排序是在這個庫之外實現的。讓我們通過創建一個新容器對象 Group 來實現這種功能，其中保存了一組 GraphicsObject 對象。Group 對象然后再處理排序的問題。

　　Group 類的代碼如清單 5 所示。

　　清單 5. Group 類


function zsort( $a, $b )
{
 if ( $a->z() < $b->z() ) return -1;
 if ( $a->z() > $b->z() ) return 1;
 return 0;
}
class Group extends GraphicsObject
{
 private $z;
 protected $members = array();
 public function __construct( $z )
 {
 $this->z = $z;
 }
 public function add( $member )
 {
 $this->members []= $member;
 }
 public function render( $ge )
 {
 usort( $this->members, "zsort" );
 foreach( $this->members as $gobj )
 {
  $gobj->render( $ge );
 }
 }
 public function z() { return $this->z; }
}

　　Group 對象的任務是保持一個對象數組，然后在畫圖時，逐個對對象zo進行排序和畫圖。

　　更新后的測試代碼如清單 6 所示。

　　清單 6. 更新后的測試代碼


<?php
require_once( "glib.php" );
$ge = new GraphicsEnvironment( 400, 400 );
$ge->addColor( "black", 0, 0, 0 );
$ge->addColor( "red", 255, 0, 0 );
$ge->addColor( "green", 0, 255, 0 );
$ge->addColor( "blue", 0, 0, 255 );
$g1 = new Group( 0 );
$g1->add( new Oval( 200, "red", 50, 50, 150, 150 ) );
$g1->add( new Rectangle( 100, "black", 100, 100, 300, 300 ) );
$g1->render( $ge );
$ge->saveAsPng( "test.png" );
?>

　　現在所有的客戶機需要做的是創建一個 Group 對象。它會處理排序和其他操作。

[NextPage]

創建 viewport

　　viewport 是一個人造的坐標系統，可以轉換成圖像的物理坐標系統。viewport 的擴展可以是您希望的任何東西。例如，x 和 y 軸的起點和終點可以是 -2 和 2，這樣 viewport 坐標平面的中心就是 0, 0。這對于三角圖形（例如 sin 和 cosine）來說是很好的一個 viewport?；蛘撸@個 viewport 也可以是不對稱的，其中 y 值的范圍從 -1 到 1，x 值的范圍是從 0 到 10,000，這取決于您的需要。

　　這個 viewport 的其他值可以確保構建一個 400X400 的圖像所采用的邏輯與構建一個 4000X2000 的圖像所采用的邏輯是相同的。代碼負責向這個 viewport 中寫入數據，然后這個 viewport 自動實現到圖像的物理尺寸的自動映射。

　　要讓您的 viewport 正常工作，您需要將這個 viewport 的范圍從 0,0 修改為 1,1，這可以讓圖形對象回調圖形環境，從而將 viewport 的坐標轉換成物理坐標。您可以將所有的代碼都放到 BoxObject 基類中進行簡化。

　　圖 7 顯示了有關新添加的代碼的兩個內容。首先是添加的 tx 和 ty 方法，這會將 x 和 y 坐標從 viewport 轉換成物理圖像的坐標。第二個是對 BoxObject 增加了 draw 方法，它的派生類應該用來進行制圖。BoxObject 在 render 方法中實現 viewport 的轉換，并使用物理坐標來調用 draw 方法。使用這種方法，Line、Oval 和 Rectangle 類都可以利用 viewport 坐標，而不需要擔心坐標轉換的問題。

圖 7. 所添加的圖形環境 viewport 轉換

　　這個新庫的代碼如清單 7 所示：

　　清單 7. 具有 viewport 支持的圖形庫


<?php
class GraphicsEnvironment
{
 public $width;
 public $height;
 public $gdo;
 public $colors = array();
 public function __construct( $width, $height )
 {
 $this->width = $width;
 $this->height = $height;
 $this->gdo = imagecreatetruecolor( $width, $height );
 $this->addColor( "white", 255, 255, 255 );
 imagefilledrectangle( $this->gdo, 0, 0,
  $width, $height,
  $this->getColor( "white" ) );
 }
 public function width() { return $this->width; }
 public function height() { return $this->height; }
 public function addColor( $name, $r, $g, $b )
 {
 $this->colors[ $name ] = imagecolorallocate(
  $this->gdo,
  $r, $g, $b );
 }
 public function getGraphicObject()
 {
 return $this->gdo;
 }
 public function getColor( $name )
 {
 return $this->colors[ $name ];
 }
 public function saveAsPng( $filename )
 {
 imagepng( $this->gdo, $filename );
 }
 public function tx( $x )
 {
 return $x * $this->width;
 }
 public function ty( $y )
 {
 return $y * $this->height;
 }
}
abstract class GraphicsObject
{
 abstract public function render( $ge );
 abstract public function z();
}
function zsort( $a, $b )
{
 if ( $a->z() < $b->z() ) return -1;
 if ( $a->z() > $b->z() ) return 1;
 return 0;
}
class Group extends GraphicsObject
{
 private $z;
 protected $members = array();
 public function __construct( $z )
 {
 $this->z = $z;
 }
 public function add( $member )
 {
 $this->members []= $member;
 }
 public function render( $ge )
 {
 usort( $this->members, "zsort" );
 foreach( $this->members as $gobj )
 {
  $gobj->render( $ge );
 }
 }
 public function z() { return $this->z; }
}
abstract class BoxObject extends GraphicsObject
{
 protected $color;
 protected $sx;
 protected $sy;
 protected $ex;
 protected $ey;
 protected $z;
 public function __construct( $z, $color, $sx, $sy, $ex, $ey )
 {
 $this->z = $z;
 $this->color = $color;
 $this->sx = $sx;
 $this->sy = $sy;
 $this->ex = $ex;
 $this->ey = $ey;
 }
 public function render( $ge )
 {
 $rsx = $ge->tx( $this->sx );
 $rsy = $ge->ty( $this->sy );
 $rex = $ge->tx( $this->ex );
 $rey = $ge->ty( $this->ey );
 $this->draw( $rsx, $rsy, $rex, $rey,
   $ge->getGraphicObject(),
   $ge->getColor( $this->color ) );
 }
 abstract public function draw( $sx, $sy,
 $ex, $ey, $gobj, $color );
 public function z() { return $this->z; }
}
class Line extends BoxObject
{
 public function draw( $sx, $sy, $ex, $ey,
 $gobj, $color )
 {
 imageline( $gobj, $sx, $sy, $ex, $ey,
  $color );
 }
}
class Rectangle extends BoxObject
{
 public function draw( $sx, $sy, $ex, $ey,
 $gobj, $color )
 {
 imagefilledrectangle( $gobj, $sx, $sy,
  $ex, $ey, $color );
 }
}
class Oval extends BoxObject
{
 public function draw( $sx, $sy, $ex, $ey,
 $gobj, $color )
 {
 $w = $ex - $sx;
 $h = $ey - $sy;
 imagefilledellipse( $gobj,
  $sx + ( $w / 2 ), $sy + ( $h / 2 ),
  $w, $h, $color );
 }
}
?>

　　GraphicsEnvironment 類中的 viewport 轉換代碼是高亮顯示的，正如 GraphicsObject 中的 render 代碼一樣，這會回調圖形環境來進行坐標轉換的工作。
